Componentes para formación y montajes

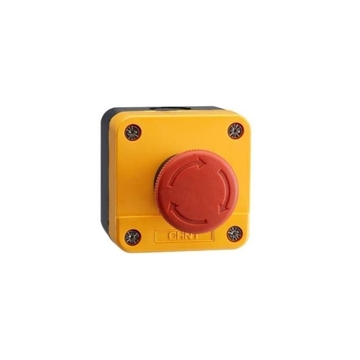

Seta de emergencia en caja normalmente cerrada (NC) CHINT NP2-J174.Características técnicas: Botón tipo seta Ø40 de color rojo con autobloqueo desbloqueo por giro• Normalmente cerrada (NC)• Categoría de sobretensión: II• Par de apriete = 0,80-1,20Nm (terminales de los cables)• Sección de cable compatible: 0,50-2,50mm2• Vida mecánica: 106 maniobras• Vida eléctrica:o 5x105 maniobras en corriente alternao 2x105 maniobras en corriente continua• IP40• Dispositivo de protección contra cortocircuitos: NT00-16 16ª• Normativa: IEC/EN60947-5-1

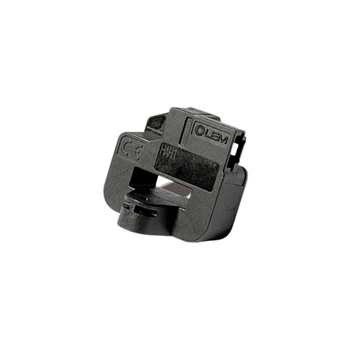

Transductor ratiométrico de corriente para la medida de intensidades continuas y alternas, con separación galvánica entre el circuito primario (circuito de potencia) y el secundario (circuito electrónico).Características técnicas:Sensor de tipo ratiométricoTransductor Open Loop de efecto HallDiseñado especialmente para medida de corrientes en los packs de bateríasCarcasa de plástico (PBT GF30)Cuerpo magnético (magnetic core): FeSiPines de latón (brass) bañados en plata (tin plated)IPx2Conector recomendado: TYCO P/N 1473672-1

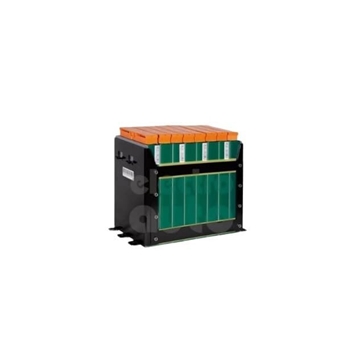

Módulo de celdas de litio LFP (LiFePO4) prismáticas. Está formado por 8 celdas conectadas en 8s1p (8 celdas en serie con 1 celda en paralelo).

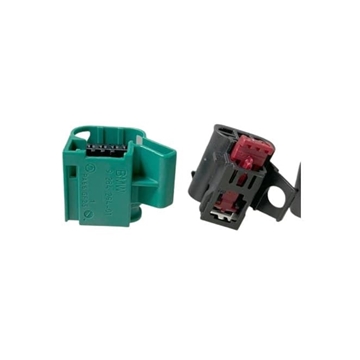

Interruptor HVIL desconexión circuito alta tensión de un vehículo eléctrico o híbrido. Este componente posee cuatro pines para el circuito HVIL (dos de ellos) y para la alimentación de 12V de los contactores del pack de baterías (los otros dos).Características técnicas:Interruptor eléctrico de baja tensión con carcasa de plástico (2 partes)Circuito HVIL integrado (2 pines)Circuito de alimentación de los contactores del pack de baterías (2 pines)Tensión nominal de alimentación: 12VDC

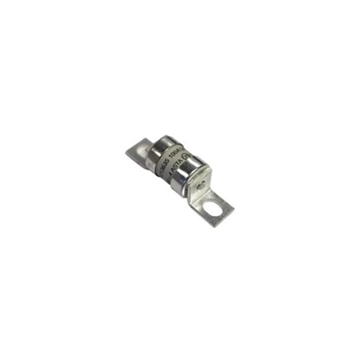

Fusible batería 120VDC 100A tipo aR (conforme IEC 60269-4).Características técnicas:Fusible de categoría aR (conforme IEC 60269-4)Conexiones para unión atornillada al circuito

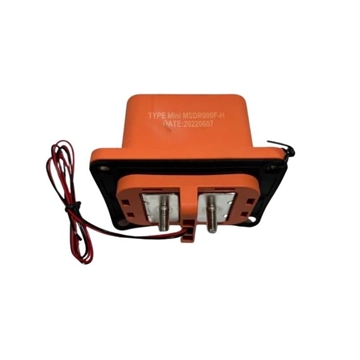

Desconectador de servicio fusible 750VDC/125A y con circuito HVIL.Características técnicas:Conector eléctrico de alta tensión con carcasa de PA66Circuito HVIL integrado (2 pines)Dos pines para la conexión eléctrica principalPines fabricados en aleación de cobre con un revestimiento de plataJunta de silicona para el sellado del conectorCompatible para corriente alterna o continuaGrado IP67 (IP69K con el desconector enchufado)Resistencia ambientes salinos 96hFlammability Rating UL94 V-0

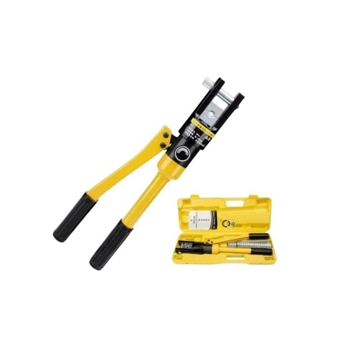

Crimpadora hidráulica para terminales de alta tensión 10-300mm2 12Tn.Características técnicas:Crimpadora hidráulica para terminales de cables entre 10-300mm2Carrera máxima = 22mmFuerza prensado máxima = 12Tn Válvula de seguridad con liberación automática (evitar sobrepresiones)Asas aisladas de fibra de vidrio para evitar golpes eléctricos accidentalesCaja de almacenamiento de plástico incluidaPeso = 6,40kgTroqueles incluidos: 10 16 25 35 50 70 95 120 150 185 240 300 mm2

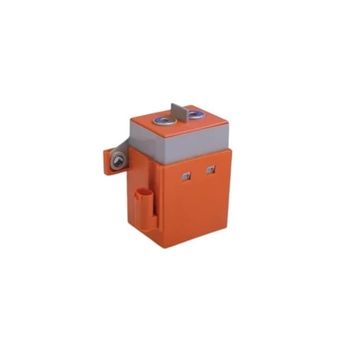

Contactor de alta tensión para habilitar el paso de corriente del pack de baterías al circuito dealta tensión. Estrategia de funcionamiento: Normalmente cerrado.

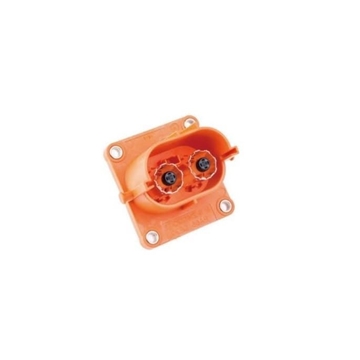

Conector de alta tensión tipo panel de dos pines (960VAC/1000VDC @ 125A) y con circuito HVIL.Características técnicas:Conector eléctrico de alta tensión con carcasa de PA66Circuito HVIL integrado (2 pines)Dos pines para la conexión eléctrica principalPines fabricados en aleación de cobre con un revestimiento de plataJunta de goma para el sellado del conectorCompatible para corriente alterna o continuaGrado IP67 (IP69K con el conector enchufado al conector aéreo)Resistencia ambientes salinos 96hFlammability Rating UL94 V-0

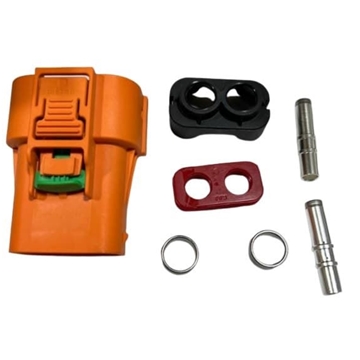

Conector aéreo circuito de alta tensión 125A.Características técnicas:Conector eléctrico de alta tensión con carcasa de PA66Circuito HVIL integrado (2 pines)Dos pines para la conexión eléctrica principalPines fabricados en aleación de cobre con un revestimiento de plataJunta de goma para el sellado del conectorCompatible para corriente alterna o continuaGrado IP67 (IP69K con el conector enchufado al conector de panel)Resistencia ambientes salinos 96hFlammability Rating UL94 V-0

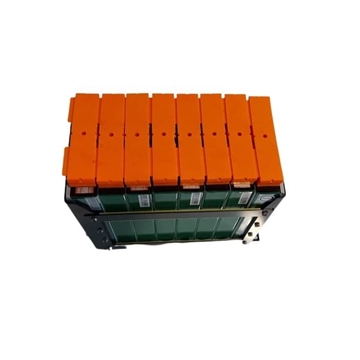

Celdas de litio prismáticas 3,20V 100Ah LFP.

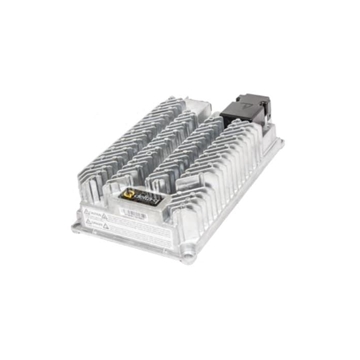

Cargador on-board para celdas de litio (120V / 1,20kW) con comunicación Can-Bus.Características técnicas:Específico para realizar la carga de celdas de litio (LCO, NCA, NMC, LMO, LFP, LTO,...)Comunicación Can-Bus (CanOpen y J1939)Circuito interlock (HVIL)Cable de alimentación de red (Schuko) incluido (2m)Software de programación incluidoRefrigeración de convección de aire natural

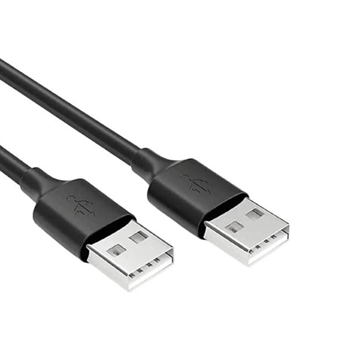

Cable USB 2.0Longitud: 2m

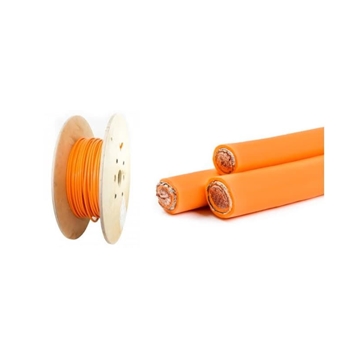

Cable eléctrico de alta tensión de sección 25mm 2 (shielded tape).Características técnicas:? Material conductor (conductor): Cobre.o Diámetro = 7,20mm (25mm2)o Resistencia máxima = 0,743m?/m? Capa aislante interior (interior insulation): XLPO (libre de halógenos) color naranjao Espesor nominal = 1,30mm? Apantallado de cinta (shielded tape): PET (polietileno tereftalato)? Trenzado (braid): cobre estañado (tinned copper) 85% ratio de cobertura (coverage)? Blindaje exterior trenzado: Aluminum Mylar (lámina de aluminio, con unamembrana de PET (tereftalato de polietileno)? Capa aislante exterior (sheath): XLPO (libre de halógenos) color naranjao Espesor nominal = 1,20mm

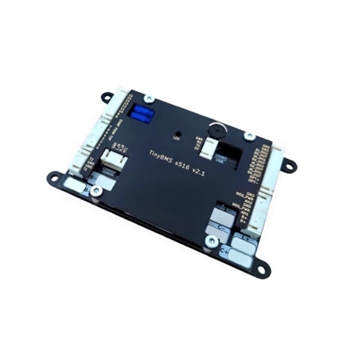

BMS (Battery Management System) Tiny s516 150A para la gestión y monitorización de celdas de litio del pack de baterías.Características técnicas:Corriente máxima en régimen continuo que es capaz de gestionar = 150ASoporta conjunto de celdas desde 12 hasta 60V (4s a 16s) de cualquier tipo de químicade litioTodos los parámetros de monitorización son ajustables (voltaje, corriente ytemperatura)Soporta la conexión con dos sensores de temperatura y un sensor de corriente (conmedida en carga y descarga)Corriente de balanceo de celdas hasta 150mAConectividad compatible: UART, MODBUS, CAN y BluetoothIncluye software para la programación del BMS
